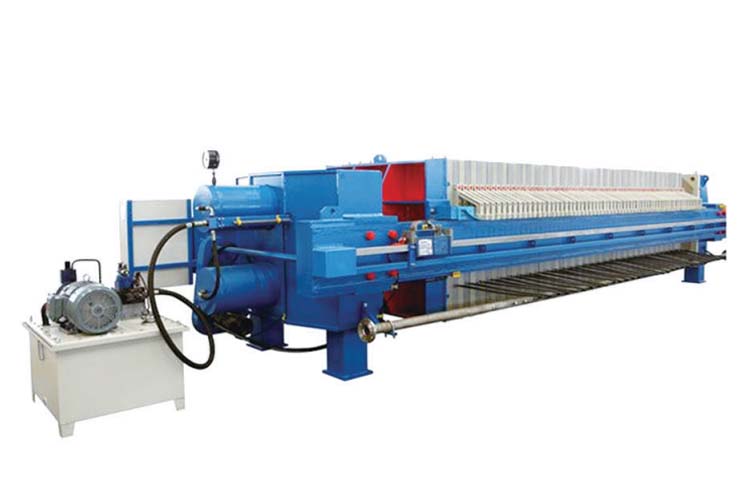

板框式壓濾機是由交替排列的濾板和濾框共同組成的一組濾室，在濾板的表面有溝槽構造，主要是用于支撐濾布，濾板和濾框的邊角上各有通孔，通入洗滌水、懸浮液和引出濾液，濾板和濾框各有把手托在橫梁的上面，由壓緊裝置壓緊濾布，從而起到密封墊片的作用，由供料泵將懸浮液壓入濾室，在濾布的上面形成濾渣，直至充滿整個濾室。濾液穿過濾布并沿濾板溝槽流至邊角通道，集中排出。過濾濾完畢之后，可通入洗滌水洗滌濾渣。洗滌后，通入壓縮空氣，除去剩余的洗滌液，然后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板框裝置，開始下一個工作循環。

       先由液壓施力壓緊板框組，沉淀的淤泥由中間進入，分布到各濾布之間，通過過濾介質而實現固液分離。
