主頁 > 產品板塊 > 油品凈化板塊 > 航煤聚結分離器 >
設備性能

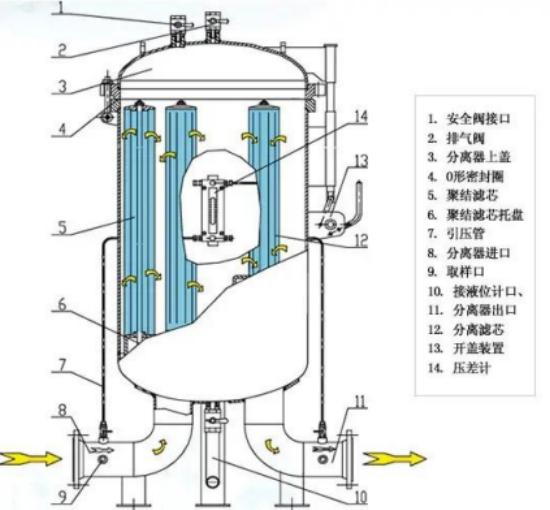

航煤聚結分離器是由一個內部裝有一級濾芯(過濾聚結濾芯)、二級濾芯(分離濾芯)的金屬殼體組成,同時配有排污閥、放水閥、壓差表、安全閥、伴熱裝置等附件。
按流量從30m3/h-500mm3/h ;
按設計壓力分1.0、1.6、 2.5、 4.0和6.4Mpa ;
按安裝形式分為立式和臥式;
按過濾精度分為3~5μm和1μm (專用于濾除懸浮物) ;
性能優先順序為A級>B級>C級,也就是說在不考慮成本的前提下,A級可以取代B級, B級可以取代C級
航煤聚結分離器應用行業:
航空領域:
部隊油庫、機場航空煤油庫區、中轉油庫、飛機加油罐車、煉油廠半成品油罐前、成品 油罐前、出廠油品的過濾、碼頭和輸油管道等單位。
石油化工領域:
1、汽油、柴油、煤油的過濾及脫水
2、初級、中間和最終碳氫化合物產品的過濾及脫水
3、堿處理過程后,堿液的清除
4、催化、裂化、焦化工藝過程中介質的過濾及脫水
5、液化石油氣中水份及胺的分離
天然氣領域:
城市煤氣、礦井氣、液化石油氣、空氣等多種氣體除雜去除液滴。
設備優勢
兩種濾芯,兩級分離。
兩種濾芯:
過濾分離器里面裝有兩種濾芯,聚結濾芯和分離濾芯。
先經過高精度過濾層,有效攔截雜質;
有效攔截雜質:
介質先從內到外經過聚結濾芯,該濾芯是由復合纖維制作,具有深層過濾效果,油液先經過高精度過濾層,有效攔截介 質中的顆粒雜質
兩級濾芯除水,達到理想除水效果
兩級濾芯除水:
油液經過聚結濾芯的破乳聚結層,將介質中微小的、游離的水聚結出來,依靠自身重力沉降到集水槽,尺寸較小的水珠隨介質一起進入分離濾芯。
精過濾器可根據用戶的不同需要,選擇不同的精度,達到所需要的結果
應用:
航空燃料、汽油、煤油、柴油
液化石油氣、石焦油、苯、甲苯、二甲苯、異丙苯、聚丙苯等
汽輪機油和其他低粘度的液壓油、潤滑油
技術參數
殼體型號 | 每臺過濾分離器內濾芯數量 | 安裝尺寸 | 質量 (kg) |
參 考 圖 |
|||||||||||
聚結濾芯 | 分離濾芯 | ||||||||||||||
規格 | 數量 | 規格 | 數量 | A | B | C | D | E | F | G | H | I | |||
LTGF-60/1.6-100A1 | 150x500x63 | 5 | 150x500 | 2 | 250 | 1310 | 1583 | 476 | 900 | 500 | 600 | 450 | 20 | 680 | 1 |
LTGF-90/1.6-150A1 | 150x600x63 | 7 | 150x600 | 3 | 250 | 1365 | 21664 | 570 | 1080 | 600 | 700 | 450 | 20 | 680 | 1 |
LTGF-120/1.6-150A1 | 150x710x63 | 7 | 150x710 | 3 | 250 | 1475 | 1770 | 580 | 1080 | 600 | 700 | 450 | 20 | 910 | 1 |
LTGF-150/1.6-150A1 | 150x915x63 | 8 | 150x710 | 4 | 250 | 1753 | 2076 | 600 | 1100 | 680 | 800 | 450 | 20 | 1200 | 1 |
LTGF-180/1.6-150A1 | 150x1120x63 | 8 | 150x915 | 4 | 250 | 1958 | 2281 | 600 | 1100 | 680 | 800 | 450 | 20 | 1380 | 1 |
LTGF-180/1.6-150A2 | 150x1120x63 | 8 | 150x915 | 4 | 1080 | 390 | 674 | 2096 | 800 | 2135 | 940 | 756 | 20 | 1450 | 2 |
LTGF-240/1.6-200A1 | 150x915x63 | 12 | 150x710 | 5 | 250 | 1830 | 2172 | 820 | 1220 | 934 | 900 | 500 | 20 | 1900 | 1 |
LTGF-240/1.6-200A2 | 150x915x63 | 12 | 150x710 | 5 | 1060 | 480 | 694 | 2190 | 900 | 1980 | 810 | 830 | 20 | 2080 | 2 |
LTGF-300/1.6-200A1 | 150x1120x63 | 12 | 150x915 | 5 | 250 | 2035 | 2377 | 820 | 1220 | 834 | 900 | 500 | 20 | 2075 | 1 |
LTGF-300/1.6-200A2 | 150x1120x63 | 12 | 150x915 | 5 | 1060 | 480 | 693 | 2190 | 900 | 2185 | 940 | 830 | 20 | 2075 | 2 |
LTGF-360/1.6-200A1 | 150x710x63 | 24 | 150x1120 | 5 | 250 | 2372 | 2714 | 820 | 1220 | 834 | 900 | 500 | 20 | 2281 | 1 |
LTGF-360/1.6-200A2 | 150x710x63 | 24 | 150x1120 | 5 | 1060 | 480 | 699 | 2190 | 900 | 2390 | 1240 | 830 | 20 | 2281 | 2 |
LTGF-420/1.6-250A1 | 150x1120x63 | 17 | 150x915 | 7 | 250 | 2035 | 2500 | 820 | 1400 | 1034 | 1100 | 500 | 20 | 2350 | 1 |
LTGF-420/1.6-250A2 | 150x1120x63 | 17 | 150x915 | 7 | 1000 | 600 | 699 | 2290 | 1100 | 2150 | 940 | 1000 | 20 | 2350 | 2 |
LTGF-500/1.6-250A1 | 150x710x63 | 34 | 150x1120 | 7 | 250 | 2372 | 2800 | 820 | 1400 | 1034 | 1100 | 500 | 20 | 2658 | 1 |
LTGF-500/1.6-250A2 | 150x710x63 | 34 | 150x1120 | 7 | 1000 | 600 | 699 | 2290 | 1100 | 2445 | 1240 | 1000 | 20 | 2658 | 2 |
現場直擊

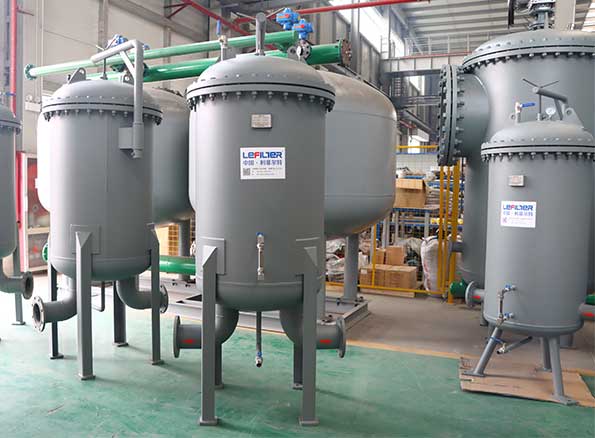

生產圖片
視頻

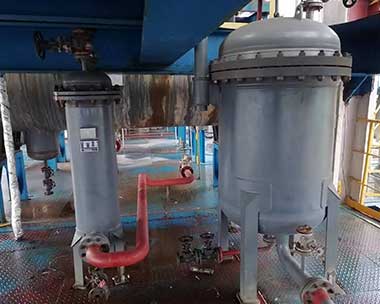

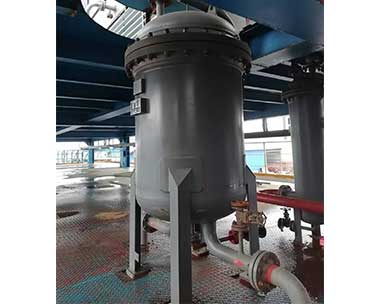

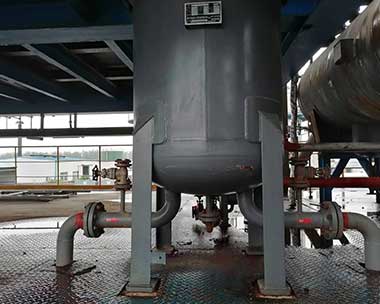

客戶案例
