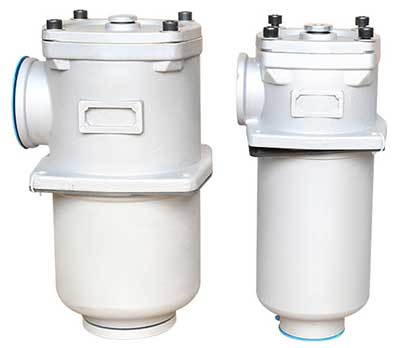

RF tank mounted return filter series
過濾精度高通油能力大納污量大
用/戶/可/根/據/實/際/工/況/定/制/
機械加工設備冶金
石化紡織
電子及制藥
主頁 > 產品板塊 > 油品凈化板塊 > 液壓油過濾器 > RF系列直回式回油過濾器 >
本過濾器用于液壓系統回油精過濾,濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物,使流回油箱的油保持清潔。
應用范圍 | 廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。 |
過濾介質 | 液壓油中水和乙二醇等 |
咨詢電話 | 400-0089-277 |
性能與特點
1、 本過濾器可直接安裝在油箱蓋板上,也可以用管子安裝。
2、 設有濾芯污染堵塞發訊器,及旁通閥,提高液壓交流的可靠性,當濾芯被污染物堵塞或系統液溫過低,流量脈動等因素造成進油壓力為0.35MPa時,發訊器便發出訊號指示,應及時更換濾芯或提高溫度,如此時不能馬上停機處理這些故障時,設在濾芯上的旁通閥會自動開啟(開啟壓力為0.4MPa)。
3、 濾芯采用玻璃纖維材質,具有過濾精度高,通油能力大,原始壓力損失小,納污量大等優點,其過濾精度以對過濾精度標定,過濾比β3、5、10、20≥200過濾效率n≥99.5%符合ISO標準。
技術參數
型號 | 公稱流量 (L/min) |
過濾精度 (μm) |
通徑 (mm) |
公稱壓力 (MPa) |
壓力損失 (MPa) |
發訊裝置 (V/W) |
重量 (Kg) |
濾芯型號 | ||
---|---|---|---|---|---|---|---|---|---|---|
Initial | Max. | (V) | (A) | |||||||
RF - 60 x * Y/C | 60 | 1 3 5 10 20 |
20 | 1 | W0.07 | 0.35 | 12 24 36 220 |
2.5 2 1.5 0.25 |
0.4 | LH0060R* BN/HC |
RF - 110 x * Y/C | 110 | 0.9 | LH0110R* BN/HC | |||||||
RF - 160 x * Y/C | 160 | 40 | 1.1 | LH0160R* BN/HC | ||||||
RF - 240 x * Y/C | 240 | 1.8 | LH0240R* BN/HC | |||||||
RF - 330 x * Y/C | 330 | 50 | 2.3 | LH0330R* BN/HC | ||||||
RF - 500 x * Y/C | 500 | 3.2 | LH0500R* BN/HC | |||||||
RF - 660 x * Y/C | 660 | 80 | 4.1 | LH0660R* BN/HC | ||||||
RF - 850 x * Y/C | 850 | 13 | LH0850R* BN/HC | |||||||
RF - 950 x * Y/C | 950 | 90 | 20 | LH0950R* BN/HC | ||||||
RF - 1300 x * Y/C | 1300 | 100 | 41.5 | LH1300R* BN/HC |
注:*為過濾精度,若使用介質為水一乙二醇,公稱流量160L/min,過濾精度10μm,帶CYB-Ⅰ型發訊器,則過濾器型號為RF · BH-160 x 10Y,濾芯型號為LH0160R010BN/HC。

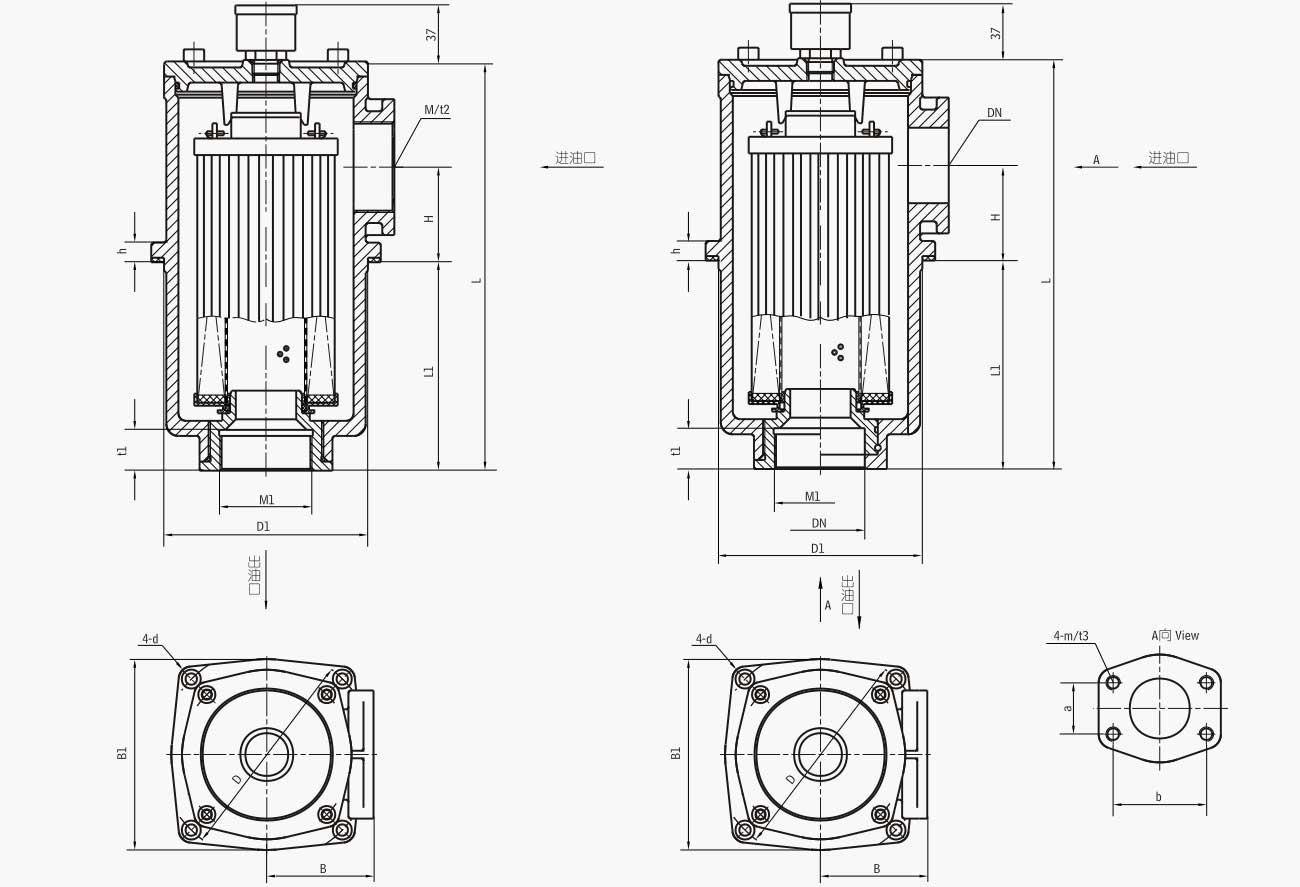

鏈接尺寸
型號 Model |
尺 寸 Size (mm) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B1 | L | L1 | h | D1 | H | D | d | M | t2 | B | M1 | t1 | m | t3 | a | b | DN | |
RF - 60 x * L - Y/C | 90 | 166 | 92 | 11 | Φ80 | 34 | Φ100 | Φ5.5 | M27x2 | 16 | 48 | M27x2 | 16 | |||||
RF - 110 x * L - Y/C | 233 | 159 | M33x2 | M33x2 | ||||||||||||||
RF - 160 x * L - Y/C | 120 | 209 | 120 | 11 | Φ106 | 40 | Φ135 | Φ7 | M48x2 | 20 | 66 | M48x2 | 20 | |||||
RF - 240 x * L - Y/C | 268 | 179 | M48x2 | M48x2 | ||||||||||||||
RF - 330 x * L - Y/C | 152 | 271 | 138 | 13 | Φ135 | 63 | Φ170 | Φ9 | M60x2 | 27 | 85 | M60x2 | 27 | |||||
RF - 330 x * F - Y/C | M60x2 | M12 | 23 | 42.9 | 77.8 | Φ50 | ||||||||||||
RF - 500 x * F - Y/C | 351 | 218 | ||||||||||||||||
RF - 660 x * F - Y/C | 196 | 411 | 243 | 13 | Φ175 | 83 | Φ220 | Φ13.5 | 110 | m16 | 22 | 61.9 | 106.4 | Φ80 | ||||
RF - 850 x * F - Y/C | 492 | 324 | ||||||||||||||||
RF - 950 x * F - Y/C | 255 | 449 | 251 | 14 | Φ208 | 93 | Φ290 | Φ17.5 | 135 | 22 | 69.9 | 120.7 | Φ90 | |||||
RF - 1300 x * F - Y/C | 573 | 332 | 121 | 145 | 77.8 | 130.2 | Φ100 |
現場直擊

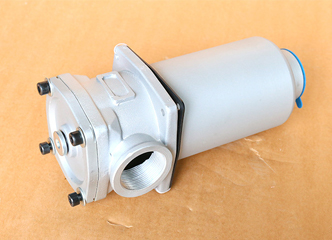

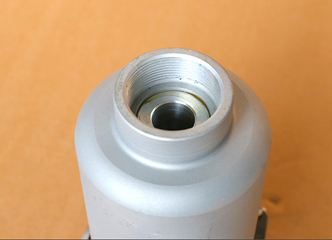

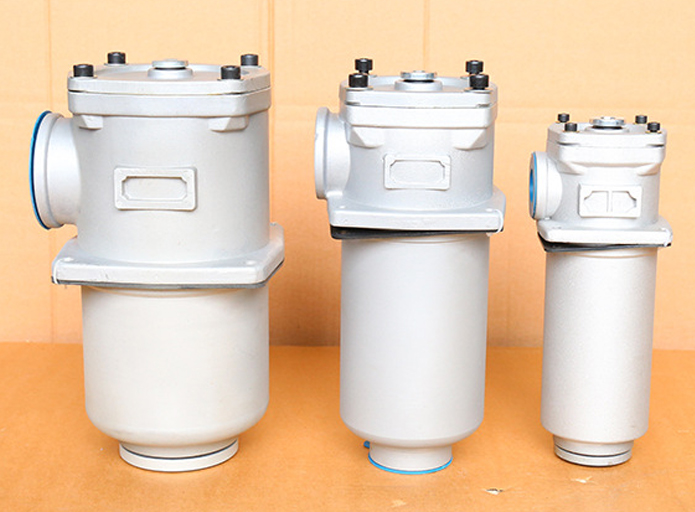

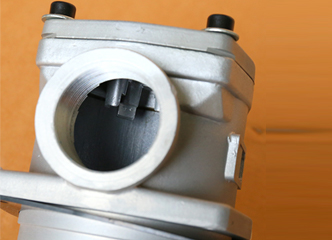

產品實拍
